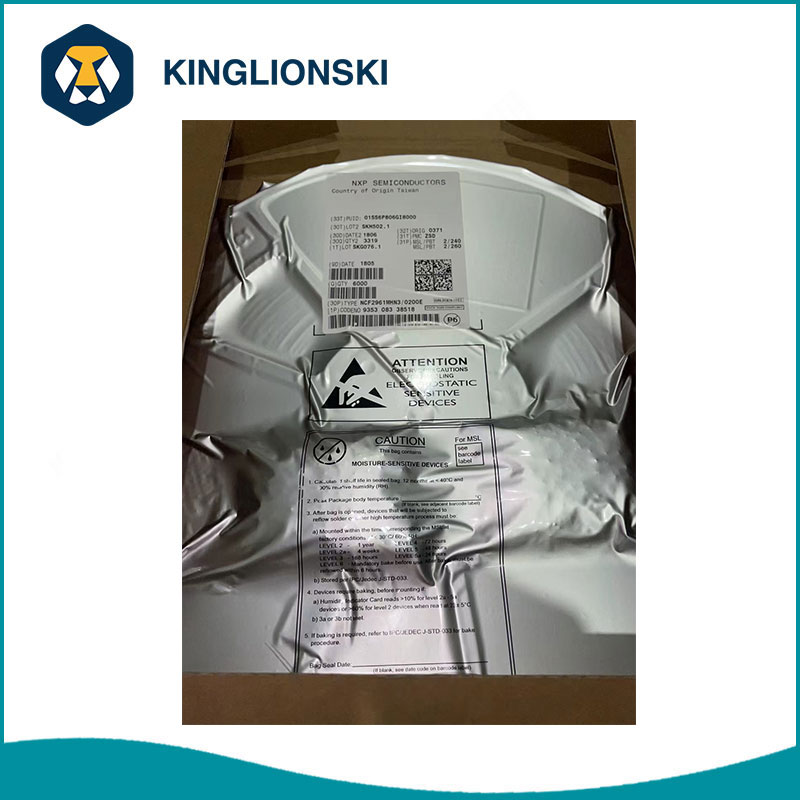

TJA1057GT/3J elektronické komponenty

Predstavenie výrobku

TJA1057GT/3J Electronic Components je súčasťou rodiny vysokorýchlostných CAN transceiverov Mantis. TJA1057 ponúka sadu funkcií optimalizovanú pre 12 V automobilové aplikácie s významnými vylepšeniami oproti prvej a druhej generácii CAN transceiverov od NXP, ako je napr. TJA1050 a vynikajúci výkon v oblasti elektromagnetickej kompatibility (EMC).

VIO kolík na variantoch TJA1057GT(K)/3 umožňuje priame prepojenie s mikrokontrolérmi napájanými 3,3 V a 5 V. TJA1057 implementuje fyzickú vrstvu CAN podľa definície v norme ISO 11898-2:2016 a SAE J2284-1 až SAE J2284 -5.Tieto vlastnosti robia z TJA1057 vynikajúcu voľbu pre siete HS-CAN, ktoré vyžadujú iba základnú funkčnosť CAN.

Vlastnosti a výhody produktu

2.1 Všeobecné

Plne kompatibilné s ISO 11898-2:2016 a SAE J2284-1 až SAE J2284-5® Optimalizované pre použitie v 12 V automobilových systémoch

Kvalifikácia AEC-Q100

2.2 Predvídateľné a bezpečné správanie

Funkčné správanie predvídateľné za všetkých podmienok napájania® Vysielač sa odpojí od zbernice, keď nie je napájaný (nulová záťaž) • Dominantná funkcia časového limitu prenosu dát (TXD)

Vnútorné predpätie vstupných kolíkov TXD a S

2.3 Ochrana

Vysoká schopnosť ESD manipulácie na kolíkoch zbernice (8 kV IEC a HBM)ï®Kolíky zbernice chránené proti prechodovým javom v automobilovom prostredíï®Detekcia podpätia na kolíkoch VCC a VIO

Tepelne chránené

2.4 TJA1057 CAN FD

Načasovanie garantované pre rýchlosť prenosu dát až 5 Mbit/s

Vylepšené oneskorenie šírenia TXD na RXD 210 ns
